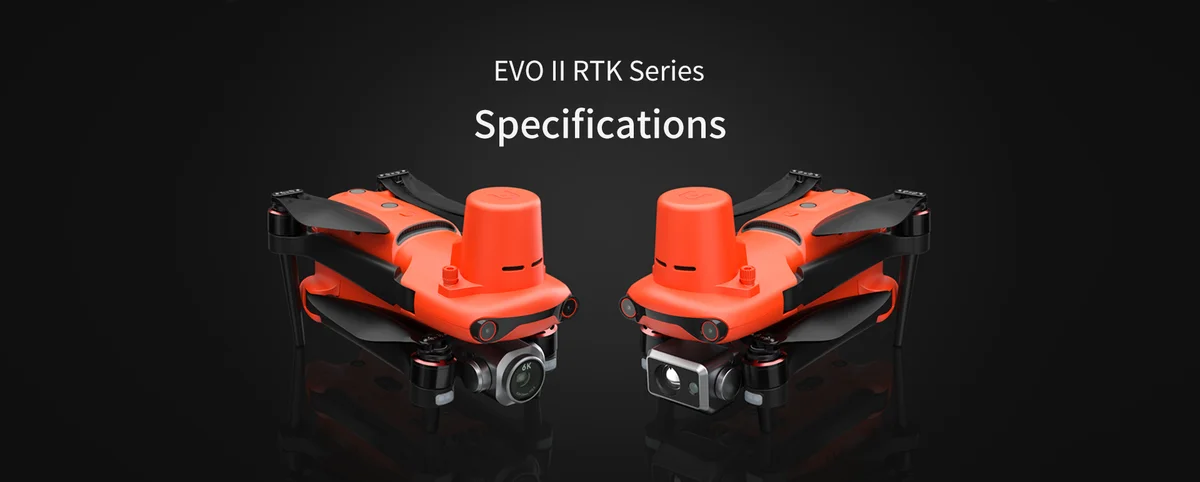

Autel EVO 2 Dual RTK

EVO II Pro RTK

Aeronave

Peso (con hélice y batería)	1250g ± 0,5g （EVO II Dual 640T RTK）
Distancia entre ejes	397 milímetros
Altitud máxima de despegue	6000 metros
Velocidad máxima de ascenso	5 m / s （vuelo automático） 8 m / s （control manual）
Velocidad máxima de descenso	4 m / s
Velocidad máxima de vuelo horizontal	72 km / h （modo de posicionamiento）
Ángulo de inclinación máximo	33 ° （modo de posicionamiento）
Velocidad angular máxima	120 ° / s
Tiempo máximo de vuelo	36 min
Rango de temperatura de funcionamiento	0 ℃ a 40 ℃
Máxima resistencia al viento	Nivel 8
Frecuencia de operación	2.400 GHz a 2.4835 GHz
Potencia de transmisión (2,4 G)	FCC ： ≤26 dBm ISED ： ≤26 dBm CE ： ≤20 dBm RCM ： ≤20 dBm SRRC ： ≤20dBm
Precisión flotante	Cuando RTK está habilitado y funcionando normalmente: Vertical: ± 0,1 m; Horizontal: ± 0,1 m RTK no habilitado: vertical: ± 0,1 m (cuando el posicionamiento visual funciona normalmente); ± 0,5 m (cuando el posicionamiento GNSS funciona normalmente) Nivel: ± 0,3 m (cuando el posicionamiento visual funciona normalmente); ± 1,5 m (cuando el posicionamiento GNSS funciona normalmente)
Compensación de posición de imagen	La posición del centro de la cámara con respecto al centro de fase de la antena A-RTK aerotransportada, debajo del sistema de eje del cuerpo: (-2,63, 0,31, 83,5) mm, y las coordenadas EXIF de la foto se han compensado. El eje XYZ positivo del sistema de ejes de la carrocería apunta hacia la parte delantera, derecha e inferior de la aeronave, respectivamente.

Cámara

Cardán	Estabilización de tres ejes
Rango mecánico	Inclinación: -135 ° a + 45 °; Rumbo: -100 ° a + 100 °
Rango de rotación controlable	Inclinación: -120 ° a + 30 °; Rumbo: -90 ° a + 90 °
Velocidad máxima de control (inclinación)	300 ° / s
Jitter de ángulo	± 0,005 °

Control remoto y transmisión de imágenes

Frecuencia de operación	2.400 GHz a 2.4835 GHz
Potencia de transmisión (2,4 G)	FCC ： ≤26 dBm ISED ： ≤26 dBm CE ： ≤20 dBm RCM ： ≤20 dBm SRRC ： ≤20dBm
Distancia máxima efectiva de señal	FCC ： 9 km （sin interferencias u obstrucciones） CE ： 5 km （sin interferencias u obstrucciones）
Calidad de transmisión de imágenes en tiempo real	720p a 30 fps / 1080p a 30 fps
Velocidad de bits máxima de transmisión de imágenes en tiempo real	40 Mbps
Pantalla de visualización	3.26 '' OLED 854 （W） * 480 （H） Pixel Obtenga una vista previa del video directamente sin conectar un teléfono móvil
Batería del mando a distancia	5000 mAh
Tiempo de ejecución	3 horas
Tiempo de carga	2 horas de carga rápida
Corriente / voltaje de trabajo	1.7A@3.7V

Sistema de detección

Tipo de sistema de detección	Sistema de detección omnidireccional
Adelante	Rango de medición precisa: 0,5-20 m Rango de detección: 0,5-40 m Velocidad de detección efectiva: <15 m / s Ángulo de visión: Horizontal: 60 °, Vertical: 80 °
Hacia atrás	Rango de medición preciso: 0,5-16 m Rango de detección: 0,5-32 m Velocidad de detección efectiva: <12 m / s Ángulo de visión: Horizontal: 60 °, Vertical: 80
Hacia arriba	Rango de medición precisa: 0,5-12 m Rango de detección: 0,5-24 m Velocidad de detección efectiva: <6 m / s Ángulo de visión: horizontal: 65 °, vertical: 50 °
Hacia abajo	Rango de medición precisa: 0,5-11 m Rango de detección: 0,5-22 m Velocidad de detección efectiva: <6 m / s Ángulo de visión: horizontal: 100 °, vertical: 80 °
Izquierda y derecha	Rango de medición precisa: 0,5-12 m Rango de detección: 0,5-24 m Velocidad de detección efectiva: <10 m / s Ángulo de visión: horizontal: 65 °, vertical: 50 °
Entorno de uso efectivo	Arriba: la superficie tiene texturas ricas y condiciones de iluminación suficientes (> 15 lux, entorno de iluminación fluorescente interior normal); la superficie está hecha de material reflectante difuso y la reflectividad es> 20% (como paredes, árboles, personas, etc.) Abajo: El suelo tiene texturas ricas y condiciones de iluminación suficientes (> 15 lux, la lámpara fluorescente interior normalmente es irradiada por el entorno); la superficie está hecha de material reflectante difuso y la reflectividad es> 20% (como paredes, árboles, personas, etc.)

Especificaciones de la cámara infrarroja EVO II Dual 640T RTK

Sensor de imagen	Detector de plano focal infrarrojo no refrigerado de óxido de vanadio
Lente	Ángulo de visión H33 ° V26 ° Longitud focal 13 mm
Enfocar	1-8x
Resolución del sensor	640x512
Tamaño de píxel	12μm
Rango de onda	8 - 14 μm
Rango de temperatura	Modo de alta ganancia: -20 ° a + 150 ° Modo de baja ganancia: 0 ° a + 550 °
Precisión de medición de temperatura	± 3 ℃ o ± 3% de la lectura (lo que sea mayor) @ temperatura ambiental-20 ℃ ~ 60 ℃
Resolución de video	640 x 512 a 30 fps
Tasa de bits	6 Mbps
Formato de video	MOV / MP4 (compatible con H.264 / H.265)
Resolucion de la camara	Modo de infrarrojos: 640 * 512 Modo de imagen en imagen: 1920 * 1080, 1280 * 720
Modo foto	Disparo continuo de un solo disparo : 3, 5, 3 por defecto; Disparo temporizado: 2S, 5S, 7S, 10S, 20S, 30S, 60S, el valor predeterminado es 5S.
Formato de foto	TIFF + JPG (con archivo irg)

Especificaciones de la cámara de luz visible EVO II Dual 640T RTK

Sensor de imagen	CMOS de 1/2 pulgada; 48 millones de píxeles efectivos
Lente	FOV: 79 ° Longitud focal equivalente al formato de 35 mm: 25,6 mm Apertura: f / 1,8 Rango de enfoque: 0,5 ma infinito (con enfoque automático)
Enfocar	1-8x (zoom sin pérdida de hasta 4x)
Rango ISO	Video: 100-6400 Fotos: 100-3200
Tamaño máximo de foto	8000x6000 （4: 3） 7680x4320 （16: 9） 4000 * 3000 (4: 3) 3840 * 2160 (16: 9)
Modo foto	Un solo tiro; Disparo continuo (AEB / Ráfaga): 3, 5, 3 por defecto; Disparo temporizado: 2S, 5S, 7S, 10S, 20S, 30S, 60S, 5S predeterminado; Toma nocturna pura: admite 4K Jpeg; HDR: admite 4K Jpeg; Exposición prolongada: hasta 8 s;
Formato de imagen	JPG (predeterminado); DNG
Formato de video	Formato MP4 / MOV (MPEG-4 AVC / H.264, HEVC / H.265)
Resolución de video	8K 7680 * 4320 p25 / p24 6K 5760 * 3240 p30 / p25 / p24 4K 3840 * 2160 p60 / p50 / p48 / p30 / p25 / p24 2,7K 2720 * 1528 p120 / p60 / p50 / p48 / p30 / p25 / p24 1080P 1920 * 1080 p120 / p60 / p50 / p48 / p30 / p25 / p24
Velocidad máxima de bits de video	120 Mbps

Batería de vuelo inteligente

Capacidad	7100 mAh
voltaje	11,55 V
Tipo de Batería	LiPo 3S
Energía	82 Wh
Peso	365 gramos
Rango de temperatura de carga	5 ℃ a 45 ℃
Temperatura y humedad de almacenamiento	-10 ~ 30 ℃, 65 ± 20% RH
Temperatura de almacenamiento recomendada	22-28 ℃
Potencia de carga máxima	93W
Tiempo de carga	90 minutos

Administrador de batería de vuelo inteligente

voltaje	13,2 V
Rango de temperatura de carga	5 ℃ a 45 ℃

Cargador

Entrada	100-240 V, 50/60 Hz, 1,5 A
Salida	13,2 V ⎓ 5 A 5V⎓3A 9V⎓2A 12V⎓1.5A
voltaje	13,2 ± 0,1 V
Potencia nominal	66W

POSICIONAMIENTO A NIVEL DE CENTIMETRO

La serie EVO II RTK integra un módulo RTK completamente nuevo, que proporciona datos de posicionamiento a nivel de centímetros en tiempo real y es compatible con la cinemática de posprocesamiento (PPK). La aeronave puede registrar los datos originales de observación por satélite, los parámetros de exposición de la cámara y otros datos. El sistema de posicionamiento es compatible con la estación base A-RTK y la red RTK, lo que ayuda a lograr una adquisición de datos precisa y estable en entornos operativos complejos.

CÁMARAS DOBLES, MEDICIÓN DE TEMPERATURA PRECISA

EVO II Dual 640T RTK está equipado con una cámara de imagen térmica de alta resolución y una cámara de luz visible de 8K, lo que le permite capturar imágenes muy detalladas para lograr información óptima.

Medición de temperatura precisa

El EVO II Dual 640T RTK puede detectar con precisión fuentes de calor a una distancia de 2 a 5 metros. Aprovechando el algoritmo de compensación de la medición de temperatura por infrarrojos, el 640T RTK puede regular las desviaciones de temperatura dentro de los 3 grados Celsius.
Sensor de imagen térmica de alta resolución

El 640T RTK tiene una distancia focal de 13 mm combinada con un sensor de imagen térmica 640 * 512 y una cámara visible de ultra alta definición de 8K. Juntos, estos sensores le brindan visión dual para brindarle las imágenes nítidas y claras que necesita para cumplir sus misiones.

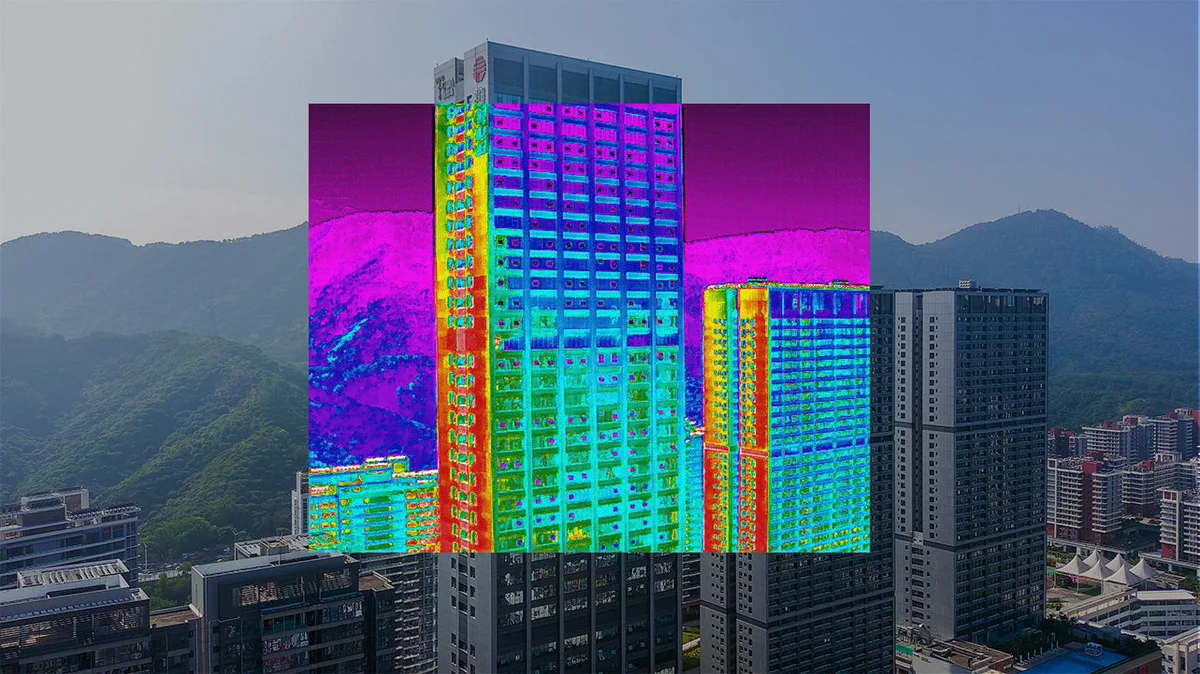

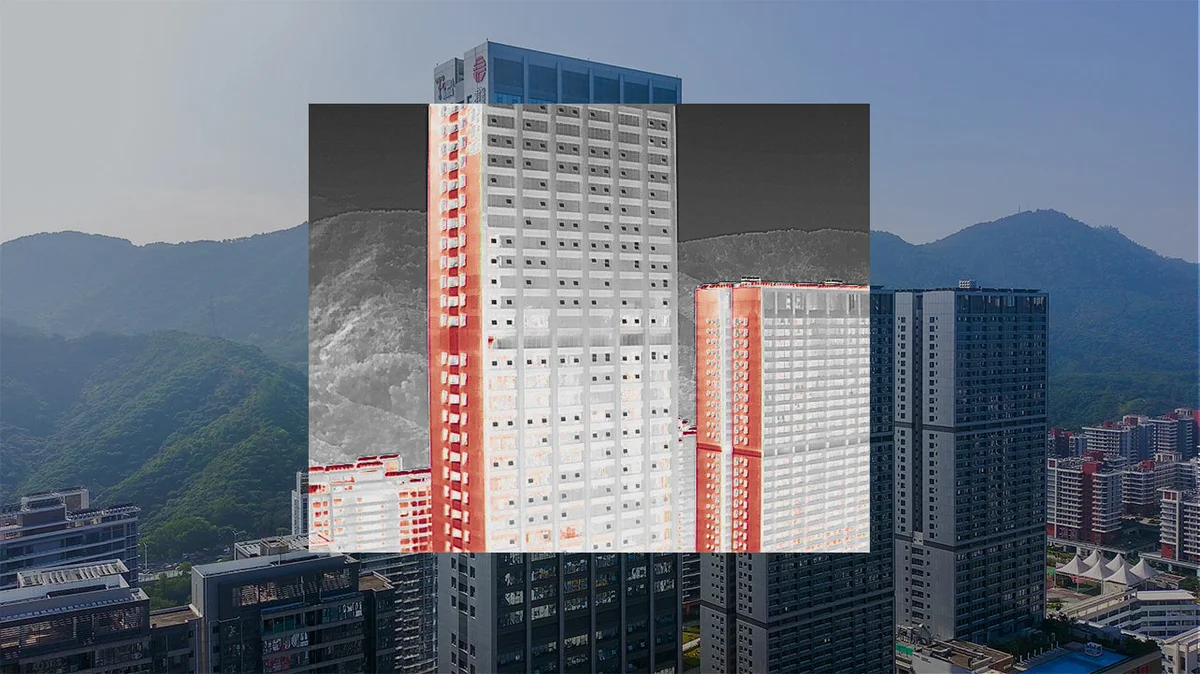

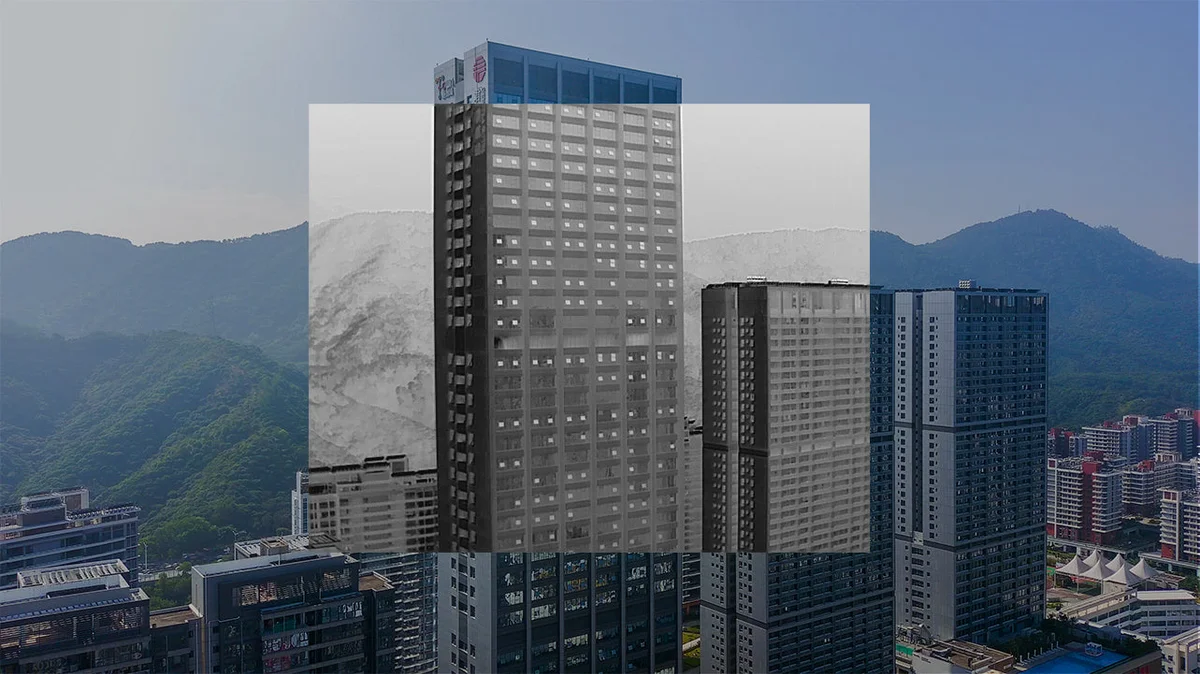

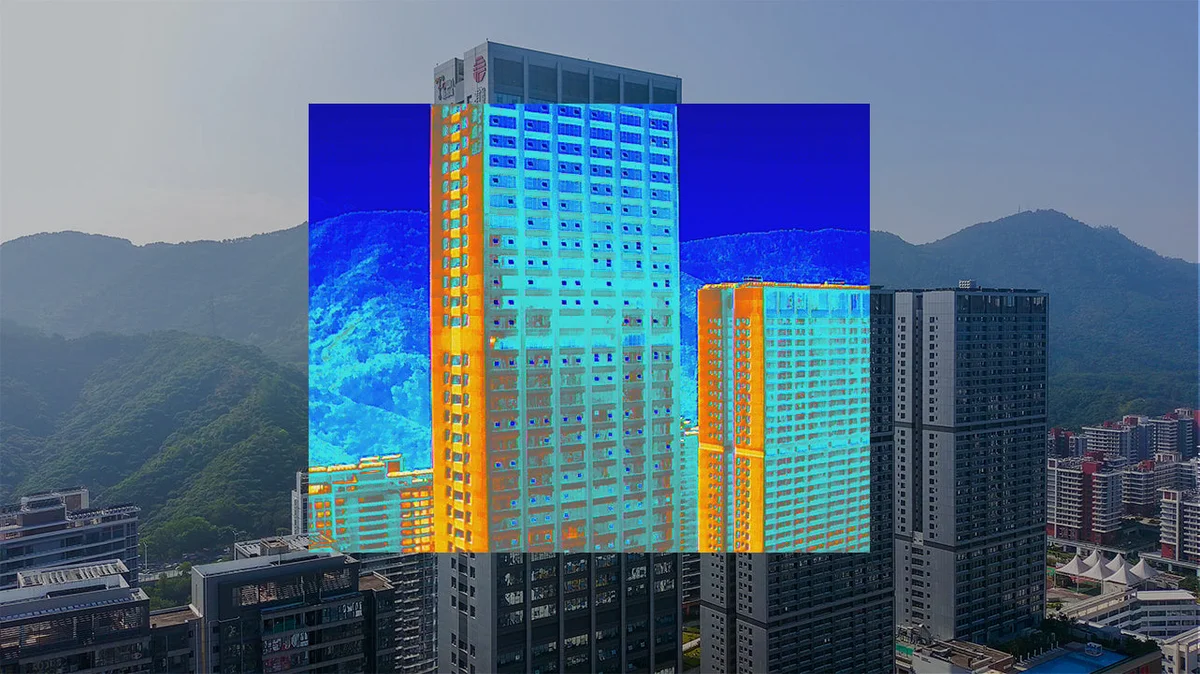

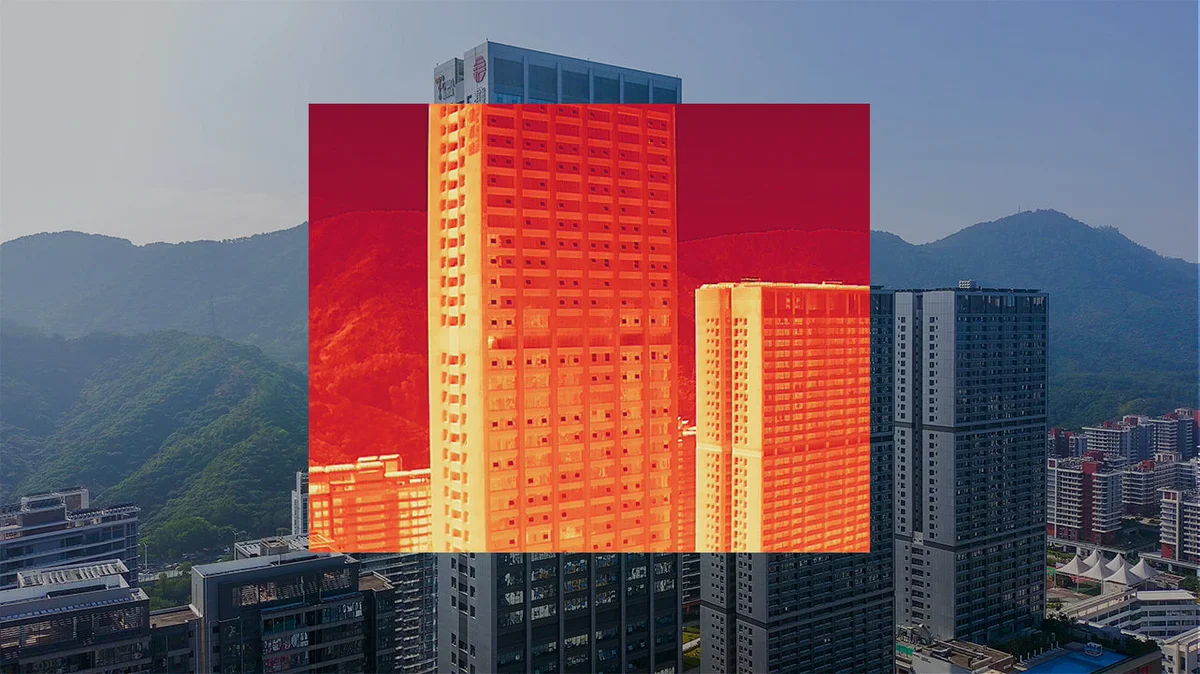

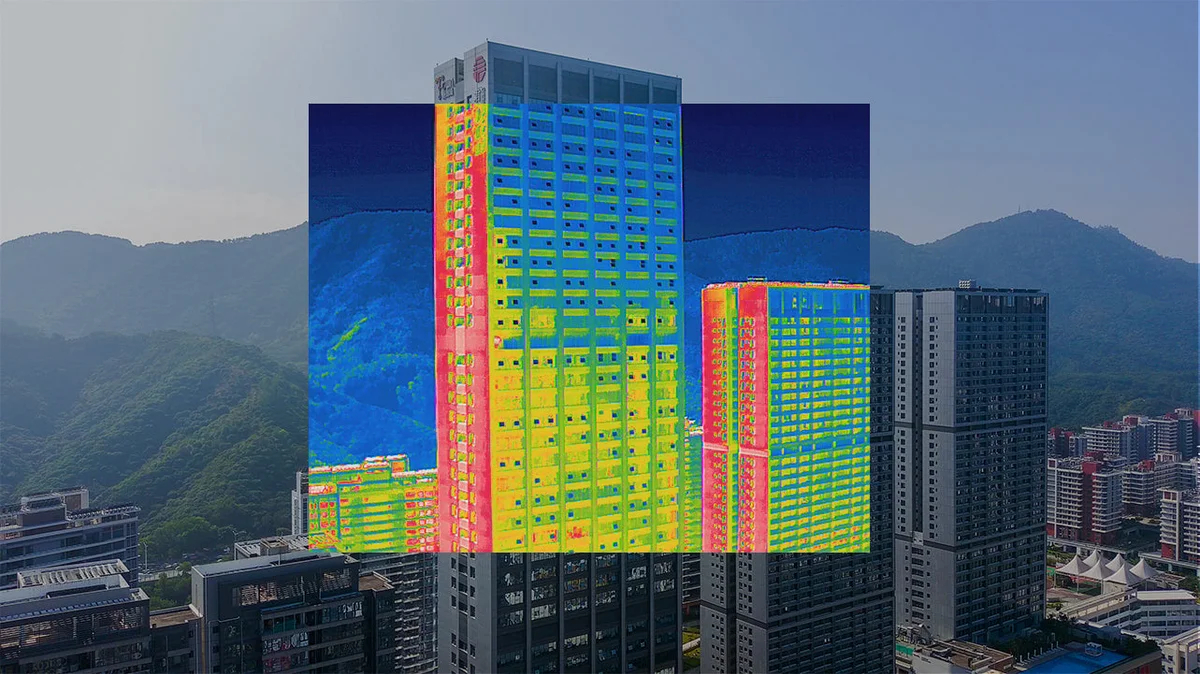

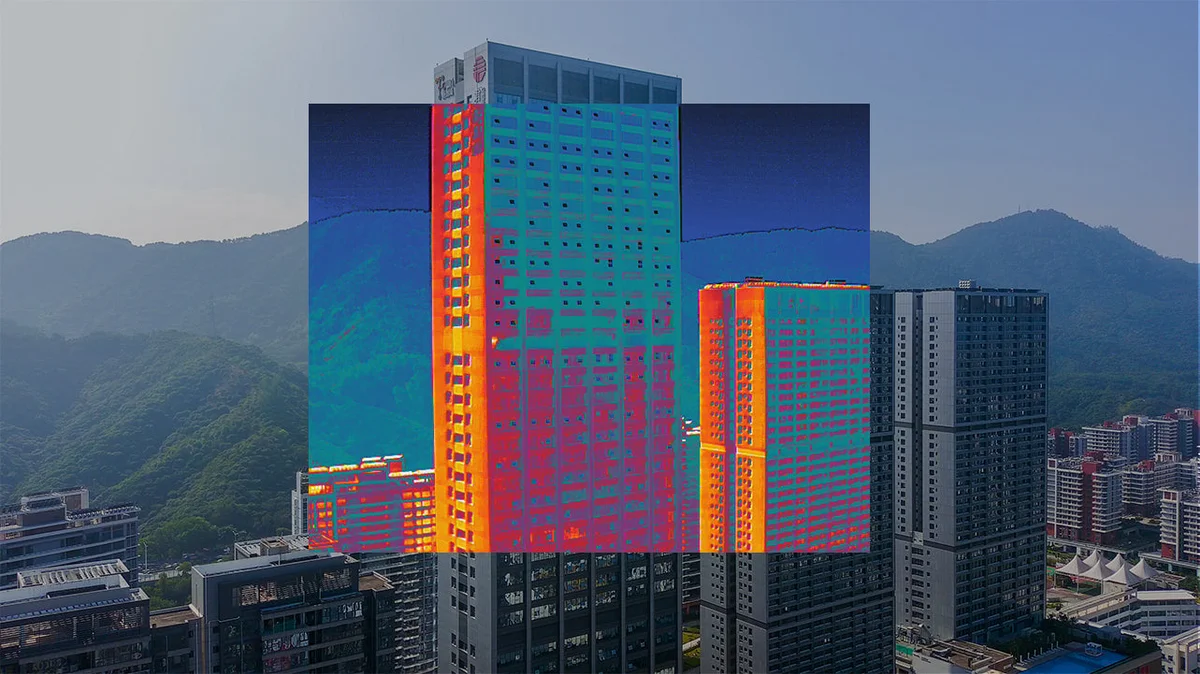

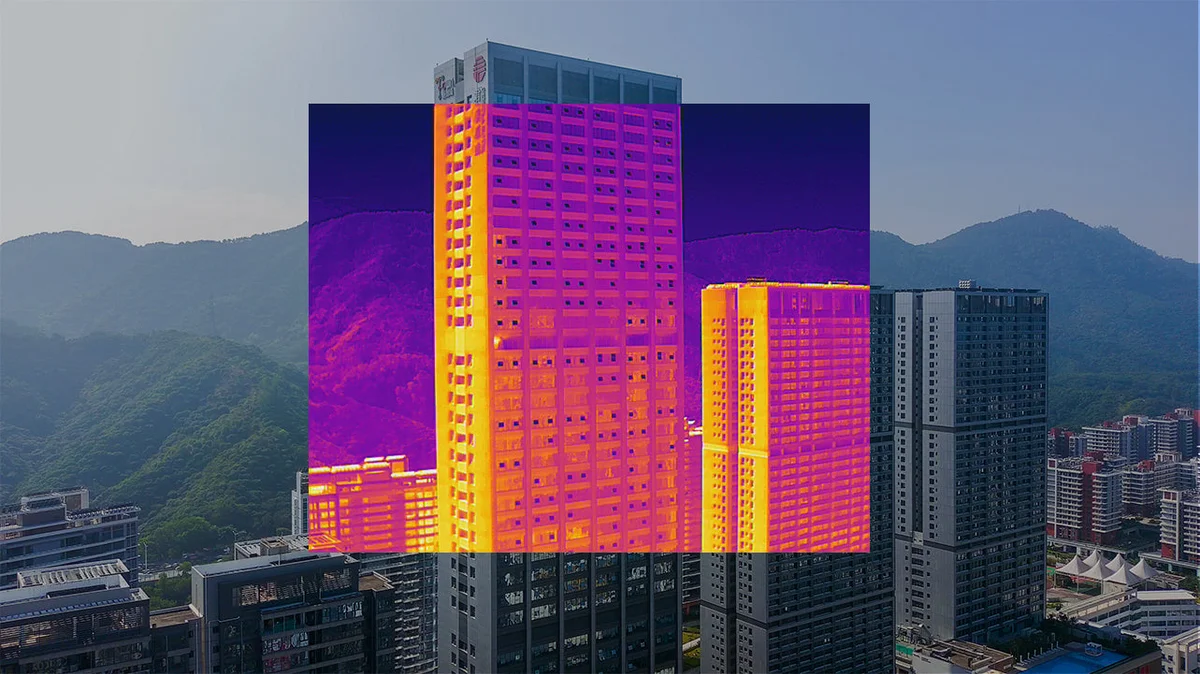

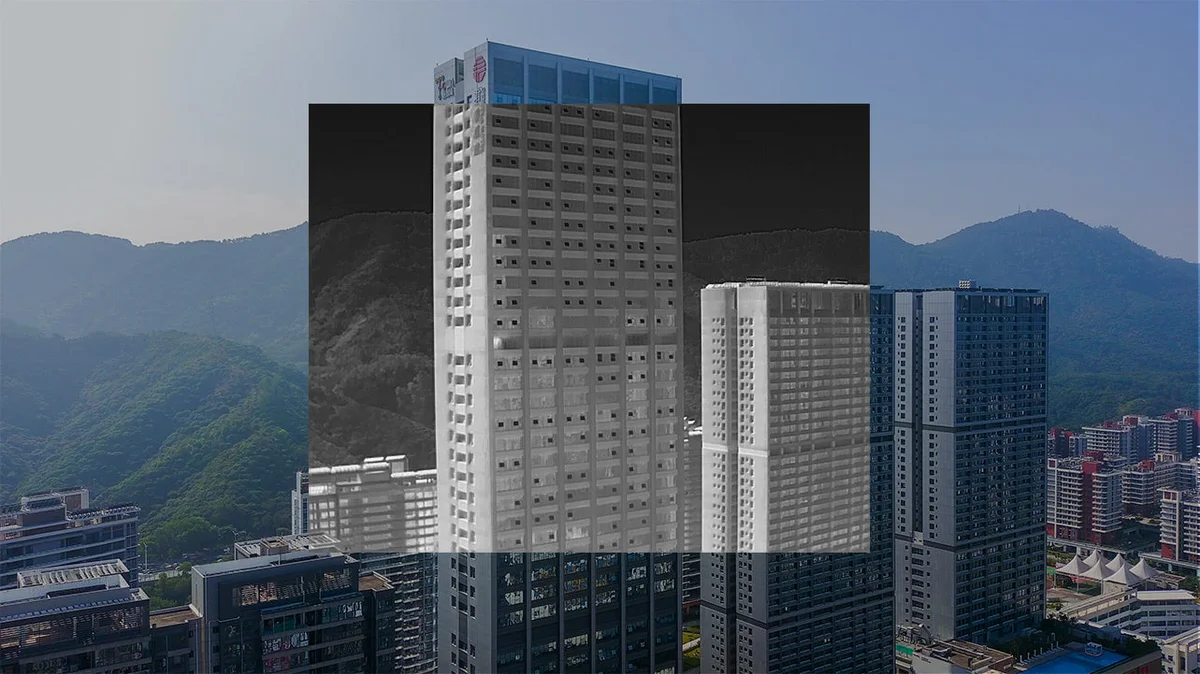

Modos de colores múltiples

10 esquemas de color para permitir un reconocimiento de escenas más vívido

LIGERO, EFICIENTE Y FIABLE

La serie EVO II RTK hereda el diseño plegable de la serie EVO II original, lo que la hace compacta, liviana, portátil y lista para volar en cuestión de segundos. Junto con un rango de transmisión máximo de 9 km, el avión ofrece un tiempo de vuelo de hasta 36 minutos y puede alcanzar una velocidad máxima de hasta 20 m / s, lo que lo convierte en el compañero de vuelo perfecto para sus misiones diarias.

Tiempo máximo de vuelo

36 min
Rango de transmisión máximo

9 kilometros
Máxima velocidad

20 m / s

EJECUCIÓN DE LA MISIÓN CON INTELIGENCIA AVANZADA

La serie EVO II RTK ofrece a los usuarios una gama completa de funciones y soluciones inteligentes para satisfacer una variedad de necesidades de misión. Con un control de vuelo avanzado y la última tecnología de inteligencia artificial, la aeronave puede mejorar significativamente los flujos de trabajo de la misión y ayudar a reducir los costos operativos.

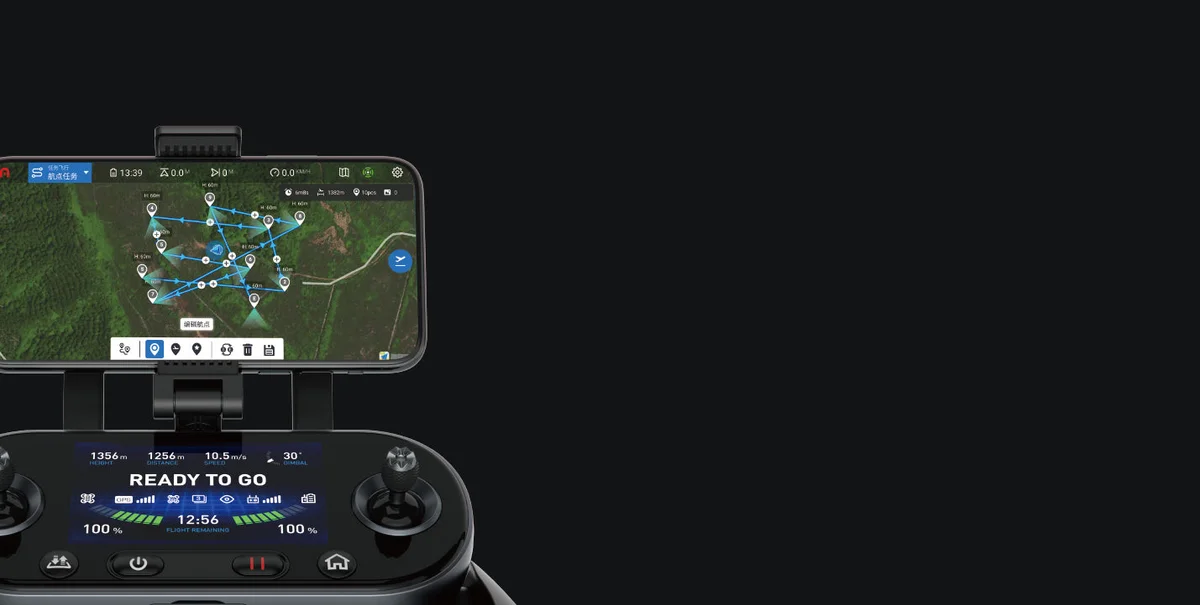

PLANIFICACIÓN DE MISIONES

Después de crear una ruta de vuelo, la serie EVO II RTK puede volar en la ruta de vuelo designada de forma autónoma, lo que permite un vuelo suave, seguro y más eficiente.

Misión de Waypoint
Misión rectángulo
Misión de polígono
Fotografía oblicua

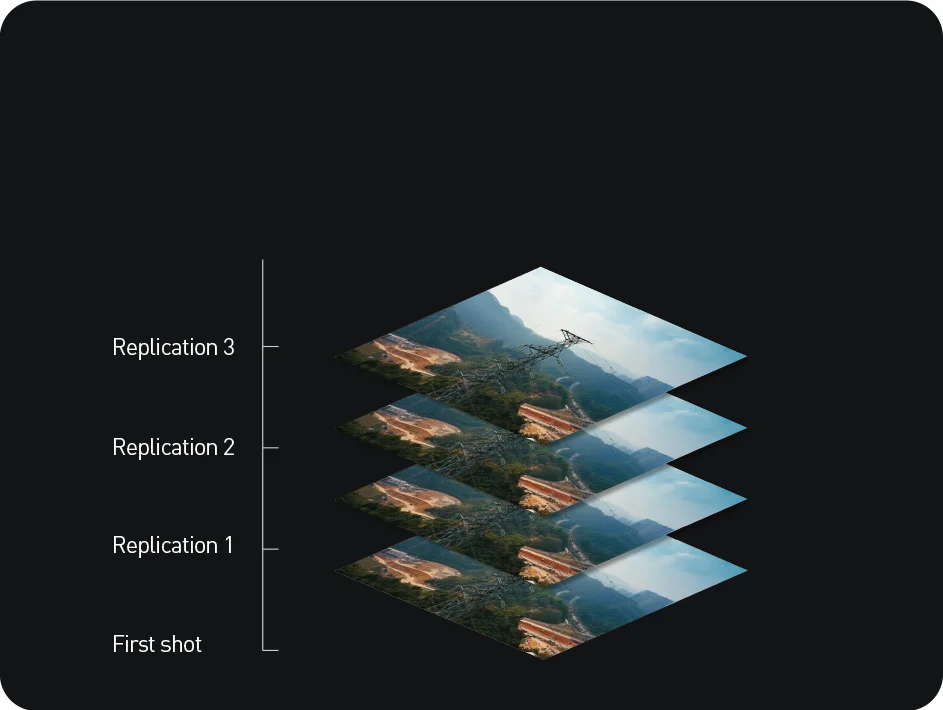

REPLICACIÓN DE FOTOS

Para misiones de adquisición de datos repetibles, puede registrar las posiciones de disparo anteriores del dron. Se reproducirán todos los movimientos de los cardanes, la cámara y el avión, produciendo así un registro completo de toda la misión.

SENSACIÓN OMNIDIRECCIONAL Y EVITACIÓN DE OBSTÁCULOS

La serie EVO II RTK viene incorporada con un sistema de detección de 6 direcciones que proporciona a la aeronave capacidades para evitar obstáculos en todas las direcciones para permitir un vuelo más seguro.

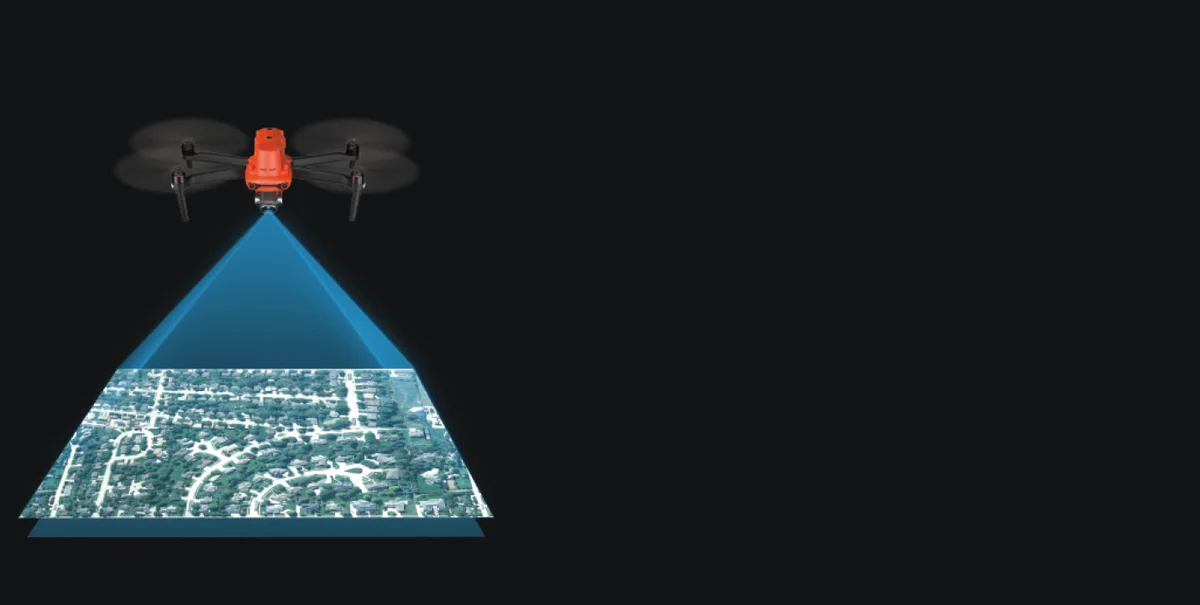

NO HAY NECESIDAD DE PUNTOS DE CONTROL DE TIERRA

La serie EVO II RTK aprovecha un módulo RTK de alta precisión y admite PPK, sincronización de tiempo, y no está limitada por enlaces de comunicación y cobertura de red.

Módulo RTK de alta precisión
Soporte PPK

RTK / PPK

Junto con el avión de la serie EVO II, hay una estación base A-RTK y un servicio de red RTK.

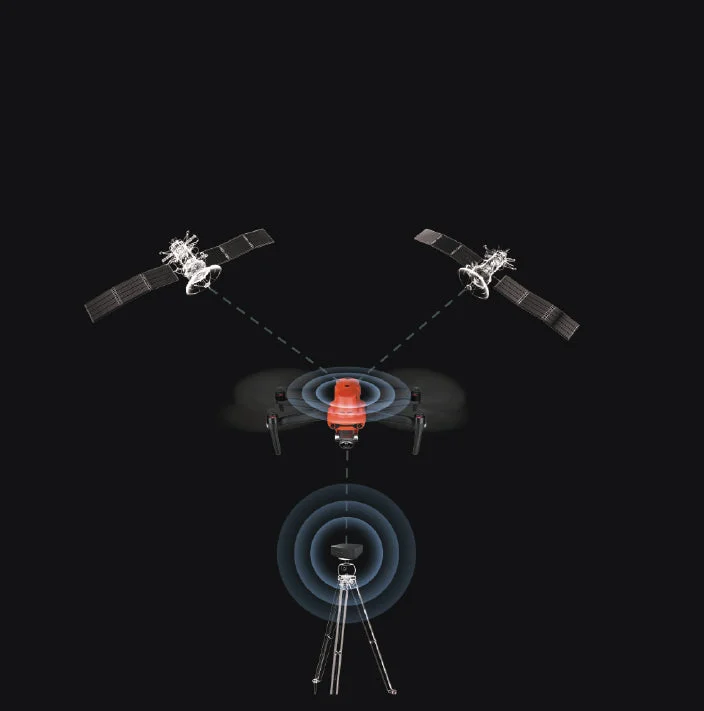

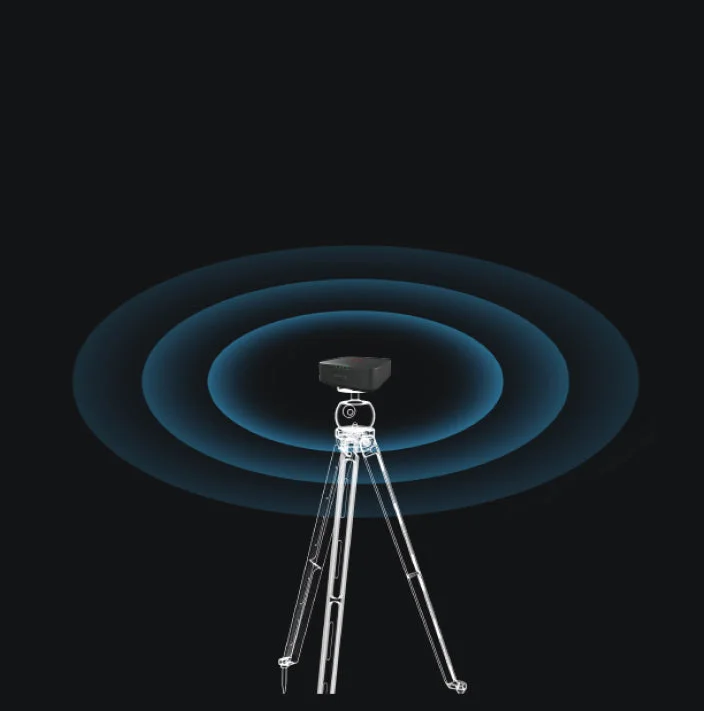

ESTACIÓN BASE GNSS DE ALTA PRECISIÓN A-RTK

La serie EVO II RTK admite la estación base GNSS de alta precisión A-RTK para obtener datos diferenciales en tiempo real, lo que permite obtener las coordenadas precisas del punto objetivo designado.
